Frezarki do Metalu: Rodzaje, Budowa i Zastosowanie

Frezarka to precyzyjne narzędzie stosowane w obróbce skrawaniem, które pozwala na kształtowanie, formowanie i wygładzanie powierzchni różnych materiałów, takich jak drewno, metale, tworzywa sztuczne czy kompozyty. Jej zastosowanie obejmuje szeroki zakres prac - od frezowania rowków, wpustów i profili, przez wykonywanie otworów, aż po obróbkę skomplikowanych kształtów, takich jak koła zębate czy formy przemysłowe. Frezarka działa poprzez obracanie narzędzia tnącego - freza - zamocowanego na wrzecionie, które wykonuje szybkie, rotacyjne ruchy. Y (przód-tył) oraz Z (góra-dół). Dzięki tej trójwymiarowej kontroli frezarka może precyzyjnie usuwać materiał zgodnie z zaprogramowanym kształtem.

Frezowanie to proces obróbki metalu umożliwiający uzyskanie pożądanego kształtu. Jak sama nazwa wskazuje, wykorzystuje się do tego frezarkę, która jest niezbędnym narzędziem w przemyśle metalowym. Zapraszamy do sprawdzenia, w jakim celu można ją wykorzystać i jakie wynikają z tego korzyści.

Frezarki stanowią nieodzowny element wyposażenia w wielu gałęziach przemysłu, umożliwiając precyzyjną obróbkę różnorodnych materiałów. Frezarki wykorzystywane są podczas obróbki powierzchni płaskich, kształtowania rowków, gwintów czy kół zębatych. Przydadzą się również, gdy trzeba wykonać żłobienia lub dekoracje w drewnie, metalu.

Frezarki to wszechstronne narzędzia, które stanowią podstawowe wyposażenie każdego warsztatu - zarówno domowego, jak i profesjonalnego. Pozwalają na precyzyjną obróbkę drewna, metalu czy tworzyw sztucznych. Odpowiednio dobrana frezarka może znacząco zwiększyć efektywność Twojej pracy.

Frezowanie można wykonywać nie tylko na metalach, jednak w tym przypadku szczególnie ważny jest dobór urządzenia, które do tego wykorzystujemy. Frezarka do metalu musi być odpowiednio przystosowana, aby realizacja była łatwa, a proces technologiczny został usprawniony.

Budowa i Rodzaje Frezów do Metalu

Frezy są narzędziami, które używane są wraz z frezarkami i służą do zgrubnej obróbki tworzyw i materiałów różnego rodzaju - tworzyw sztucznych, drewna, szkła i oczywiście metalu. Frezy do metalu są wieloostrzowymi narzędziami wykorzystywanymi do obróbki zgrubnej, inaczej nazywanymi narzędziami skrawającymi, wykonującymi ruch obrotowy osiągany dzięki frezarce. Używa się ich zarówno do obróbki powierzchni płaskich, jak i kształtowania elementów metalowych. Cechą, która wyróżnia je na tle innych rodzajów frezów, jest ich wytrzymałość osiągana poprzez wykorzystanie do ich produkcji specjalistycznych materiałów.

Frezy różnią się między sobą nie tylko rodzajem materiału, z którego zostały wykonane, ale również sposobem montażu na frezarce i kształtem ostrza - i te cechy obejmuje kolejny podział frezów. W ten sposób wyróżniamy frezy do metalu następujących rodzajów:

Materiały Wykonania Frezów

Frezy, w zależności od ich przeznaczenia, wykonane mogą być z materiałów takich jak:

Stal szybkotnąca - najważniejszą zaletą stali szybkotnącej jest jej wysoka wytrzymałość na obciążenia dynamiczne i udarowe. Jest więc najczęściej wykorzystywana do produkcji frezów kryształowych i wierteł oraz frezów o niewielkich wymiarach.
Diament - frezy diamentowe są wyjątkowo twarde i trwałe. Wykorzystuje się je przede wszystkim do obróbki metali niezależnych (inaczej - kolorowych, to wszystkie rodzaje metali poza żelazem).
Węglik spiekany - stanowi niezwykle twarde i odporne na zmienność siły i prędkości frezowania połączenie wolframu, chromu i tytanu. Frezów z węglika spiekanego używa się do obróbki stali o wysokiej twardości - ok. 60 HRC.
Spiek twardy - powstaje z połączenia stali proszkowej i środków spajających - im tych środków więcej, tym bardziej odporny na obciążenia dynamiczne jest frez. Ze spieku twardego wykonuje się na przykład płytki przestawne wieloostrzowe.
Spiek ceramiczny - to kruchy materiał, stosuje się go do wyrobu frezów używanych do pracy bez siły zmiennej.

Rodzaje Frezów Ze Względu na Konstrukcję

Frezy trzpieniowe - ich nazwa pochodzi od trzpienia, za pomocą którego łączone są one z frezarką. Wyróżniamy ich siedem rodzajów:
- N - wyposażone w ostrza spiralne biegnące pod kątem 30 stopni. Używa się ich do obróbki stali konstrukcyjnej i jej stopów oraz metali szlachetnych krótkowiórowych.
- Frezy typu NRF - mają małe lub płaskie rozdzielacze wiórów.
- Frezy typu NH - mają ostrza spiralne ułożone pod kątem 45 stopni. Umożliwiają obróbkę materiałów wysokostopowych.
- Frezy trzpieniowe typu WR - używane do obróbki metali miękkich, są wyposażone w grube rozdzielacze wiórów.
- Frezy W - używa się ich do obróbki miękkich metali.
- Trzpieniowe frezy typu H - mają spiralne ostrza ułożone pod kątem 55 stopni, są bardzo wytrzymałe i wykorzystywane w obróbce stali hartowanej.
- Frezy typu NR - mają owalne, cienkie rozdzielacze wiórów, używane w obróbce stali.
Frezy walcowe - określane tak ze względu na geometrię ostrzy. Walcowe frezy do metalu mają liczne ostrza ułożone na powierzchni bocznej. Używa się ich do obróbki metali ciężkich i do płaszczyzn.
Frezy tarczowe - umożliwiają wykonywanie głębokich rowków. Są niezwykle wytrzymałe i odporne na wielogodzinną pracę, wykorzystuje się je do obróbki aluminium, stali i stopów stali z węglem (tzw. staliwa). Dostępne są modele bez i z rozdzielaczem wióra.
Frezy palcowe - płaskie, z promieniem, kuliste, frezy czołowe, frezy walcowo - czołowe i inne - ta grupa frezów obejmuje kilkadziesiąt różnorodnych wariantów umożliwiających wykonanie żłobień, nacięć czołowych i wgłębień.
Frezy kątowe - ich ostrza rozmieszczone są na dwóch płaszczyznach o stożkowatym kształcie, dzięki czemu możliwe jest równoczesne frezowanie dwóch nachylonych względem siebie powierzchni.
Frezy piłkowe - swoją budową frezy piłkowe przypominają tarcze wyposażone w zęby, służą do wykonywania nacięć i rowków. Są to frezy nasadzane.

Warto też wiedzieć, że dostępne są frezy wyposażone w ostrza centralne i bez nich. Który z nich wybrać? Z pewnością praca frezem bez ostrzy centralnych jest trudniejsza, bowiem nie zagłębiają się one dobrze w powierzchni obrabianego materiału.

Zastosowanie Frezów i Frezarek w Przemysłach

Frezy wykorzystywane są do:

Wykonywania rowków.
Wykonywania otworów.
Cięcia aluminium i stopów aluminiowych.
Obróbki metali lekkich i ciężkich.
Frezowania stali konstrukcyjnej.
Obróbki stali hartowanej.
Znajdują zastosowanie w obróbce powierzchni płaskich i o złożonych kształtach, do obróbki skrawaniem i obróbki wykańczającej.

Aby jednak móc pracować frezami efektywnie, należy poprawnie dopasować rodzaj frezów do specyfiki wykonywanej pracy. Po pierwsze więc trzeba precyzyjnie określić jaki materiał będzie skrawany i dobrać do niego frez wykonany z właściwego materiału, a po drugie - dopasować rodzaj frezu do oczekiwanego efektu. Inne frezy bowiem będą miały zastosowanie w przypadku gdy chcemy wykonać otwór, a inny, gdy planujemy wykonać rowki o skomplikowanych kształtach.

Frezarki to niezbędne maszyny w obróbce skrawaniem, umożliwiające precyzyjne kształtowanie materiałów poprzez usuwanie ich nadmiaru za pomocą obracającego się narzędzia - freza. Frezarki wykorzystywane są podczas obróbki powierzchni płaskich, kształtowania rowków, gwintów czy kół zębatych. Przydadzą się również, gdy trzeba wykonać żłobienia lub dekoracje w drewnie, metalu.

Frezarki umożliwiają precyzyjną obróbkę szerokiego zakresu materiałów. Wybór odpowiedniego materiału do obróbki zależy od typu frezarki, zastosowanego narzędzia skrawającego oraz parametrów pracy maszyny.

Materiały Obrabiane przez Frezarki

Drewno - Frezarki doskonale radzą sobie z obróbką drewna naturalnego, sklejki, MDF oraz innych materiałów drewnopochodnych. Są często wykorzystywane w stolarstwie i meblarstwie do tworzenia ozdobnych detali, rowków, krawędzi oraz profilowania elementów mebli i dekoracji.
Metale - Frezarki umożliwiają obróbkę różnych rodzajów metali, takich jak stal, aluminium, mosiądz, miedź czy stopy żaroodporne. Są one wykorzystywane w produkcji maszyn, konstrukcji stalowych, części mechanicznych i elementów konstrukcyjnych.
Tworzywa sztuczne - Materiały takie jak PVC, akryl, poliwęglan czy nylon mogą być skutecznie obrabiane za pomocą frezarek. Tworzywa sztuczne są często wykorzystywane w produkcji elementów dekoracyjnych, modeli, form oraz części technicznych.
Materiały kompozytowe - Frezarki są w stanie obrabiać zaawansowane materiały kompozytowe, takie jak laminaty, włókna szklane czy węglowe. Materiały te znajdują zastosowanie w nowoczesnych technologiach, np. w przemyśle lotniczym, motoryzacyjnym oraz produkcji sprzętu sportowego.
Guma i kauczuk - Mniej powszechna, ale wciąż możliwa jest także obróbka elastycznych materiałów, takich jak guma czy kauczuk.
Kamień i materiały ceramiczne - W specjalistycznych zastosowaniach, przy użyciu odpowiednich frezów diamentowych, możliwa jest także obróbka twardych materiałów, takich jak marmur, granit czy ceramika.

Rodzaje Frezarek i Kryteria Wyboru

Wybór frezu do metalu może okazać się bardziej skomplikowany niż wydaje się na pierwszy rzut oka. Należy bowiem określić i wziąć pod uwagę nie tylko rodzaj mocowania na frezarce, ale również typ obrabianego materiału i oczywiście rodzaj pracy, jaką narzędzie ma wykonać.

Z frezarek do metalu korzystają małe oraz duże zakłady, dlatego są one dostosowywane do różnych wymagań i potrzeb.

Podział Frezarek

Zwykle kategoryzując je uwzględnia się surowiec, jaki obrabia, przeznaczenie, pozycję wrzeciona, sposób sterowania, korpus maszyny.

Frezarki konwencjonalne - standardowe frezarki konwencjonalne posiadają trzyosiowy wskaźnik położenia. Steruję się nimi ręcznie poprzez np. korby lub mechanicznie z poziomu pulpitu. Wszystkie frezarki tego typu są uważane za bezpieczne, wydajne, dokładne, a także dosyć sztywne i stabilne.
Frezarki jednowrzecionowe - posiadają jedno wrzeciono, które jest umieszczone pionowo lub poziomo. Frezarki jednowrzecionowe mogą mieć różne przeznaczenie.
Frezarki wielowrzecionowe - posiadają więcej niż jedno wrzeciono, co pozwala na jednoczesną obróbkę większej ilości materiału.
Frezarki pionowe - charakteryzują się pionowym ułożeniem wrzeciona względem stołu roboczego. Frezarki pionowe to maszyny, w których wrzeciono jest ustawione pionowo względem stołu roboczego. Taka konstrukcja umożliwia precyzyjną obróbkę detali, szczególnie tam, gdzie wymagane jest wykonanie skomplikowanych wzorów lub otworów. Dzięki swojej budowie frezarki pionowe doskonale sprawdzają się w projektach wymagających dużej dokładności, takich jak formy, matryce czy detale mechaniczne. Są one szeroko stosowane w warsztatach oraz w przemyśle lekkim i średnim. Typowe materiały, które można obrabiać przy użyciu tych frezarek, to aluminium, stal nierdzewna, drewno i mosiądz.
Frezarki poziome - posiadają wrzeciono ułożone poziomo, co umożliwia obróbkę dużych elementów oraz powierzchni płaskich. Wyróżniają się wrzecionem ustawionym równolegle do stołu roboczego, co czyni je idealnym wyborem do obróbki dużych powierzchni oraz masywnych elementów. Dzięki swojej konstrukcji frezarki poziome są bardziej wydajne w porównaniu do maszyn pionowych, szczególnie w przypadku zadań wymagających usuwania większych ilości materiału. Często znajdują zastosowanie w przemyśle ciężkim i produkcji maszyn, gdzie kluczowe są rowki, wpusty, prowadnice i inne elementy konstrukcyjne. Typowe materiały obrabiane przy pomocy frezarek poziomych to stal, żeliwo i aluminium.

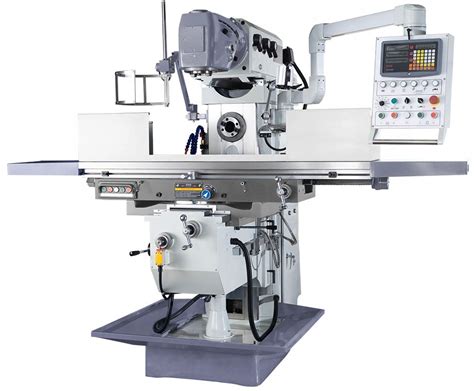

Frezarki uniwersalne - umożliwiają obróbkę zarówno w płaszczyźnie poziomej, jak i pionowej. To najbardziej wszechstronne frezarki. Najbardziej wszechstronne frezarki. Dzięki możliwości zmiany orientacji wrzeciona można je wykorzystać do różnorodnych zadań, takich jak frezowanie powierzchni płaskich, tworzenie rowków czy obróbka krawędzi. Są idealnym rozwiązaniem dla małych i średnich warsztatów, które potrzebują elastycznego narzędzia do wielu rodzajów prac. Frezarki uniwersalne sprawdzają się w obróbce zarówno prostych elementów, jak i bardziej skomplikowanych kształtów. Typowe materiały, które można obrabiać na tych maszynach, to drewno, stal, aluminium, mosiądz oraz tworzywa sztuczne.
Frezarki górnowrzecionowe - wrzeciono umieszczone jest nad stołem roboczym. Frezarki górnowrzecionowe - wrzeciono w tych frezarkach jest umieszczone nad stołem roboczym, co zapewnia łatwy dostęp do obrabianego materiału. Umożliwia to precyzyjną obróbkę powierzchni płaskich, rowków oraz krawędzi. Najczęściej spotykaną grupą są frezarki górnowrzecionowe, których wrzeciono znajduje się ponad stołem roboczym. Są one o wiele bezpieczniejsze od frezarek dolnowrzecionowych, dlatego poleca się je szczególnie osobom początkującym i amatorom-majsterkowiczom. Wykorzystuje się je do frezowania wewnętrznego lub zewnętrznego na całej powierzchni obrabianego materiału. Frezarki górnowrzecionowe często mają możliwość przypomocowania do stołu roboczego.
Frezarki dolnowrzecionowe - wrzeciono znajduje się poniżej stołu roboczego. Frezarki dolnowrzecionowe - w tym przypadku wrzeciono znajduje się poniżej blatu stołu. Istnieją różne techniki frezowania, które różnią się liczbą obrabianych powierzchni. Frezowanie swobodne (jednostronne) - podczas frezowania swobodnego obrabiana jest jedna powierzchnia przedmiotu. Frezarki dolnowrzecionowe to urządzenia bardziej specjalistyczne, których obsługa wymaga doświadczenia i wiedzy. Wrzeciono znajduje się pod stołem, co daje większe możliwości obróbki materiału. Ze względu na umieszczenie wrzeciona w dolnej części urządzenia, może dojść do okaleczenia operatora w wyniku wyrwania obrabianego materiału. Frezarki dolnowrzecionowe idealne do tworzenia skomplikowanych detali oraz do frezowania profilowanego, przebiegającego w następujących etapach: obróbka zgrubna, pół zgrubna, pół wykończeniowa i wykończeniowa. Zastosowanie frezarki dolnowrzecionowej w stolarstwie to m.in.: wykonywanie skomplikowanych żłobień, otworów, rowków, połączeń pomiędzy deskami.
Frezarki równowrzecionowe - wrzeciono jest usytuowane na równi z krawędzią stołu roboczego. Frezarki równowrzecionowe - wrzeciono jest ustawione równolegle do powierzchni stołu roboczego. Takie rozwiązanie pozwala na efektywną obróbkę dużych i ciężkich elementów, a także powierzchni o dużej szerokości. Frezarki te są często stosowane w przemyśle ciężkim, gdzie wymagane jest szybkie i dokładne usuwanie dużych ilości materiału. Są idealnym wyborem do obróbki prowadnic, rowków oraz powierzchni płaskich.
Frezarki CNC - sterowane numerycznie za pomocą komputera, pozwalają na precyzyjną i powtarzalną obróbkę skomplikowanych kształtów. Nowoczesne frezarki CNC potrafią szybko stworzyć elementy o bardzo precyzyjnych parametrach. 3-osiowe albo 5-osiowe frezarki CNC mające cyfrowy wskaźnik i umożliwiające automatyczną wymianę narzędzi. Frezarki CNC charakteryzują się dużą precyzją i umożliwiają obróbkę różnego rodzaju powierzchni.
Frezarki kopiujące - służą do powielania kształtów na podstawie wzorca. Frezarki kopiujące - służą do powielania kształtów, np. w produkcji elementów z tworzyw sztucznych lub metalu. Służą do obróbki powierzchni wgryzionych, tj. kształtów, które muszą być dokładnie odtworzone z gotowego wzorca. Frezarki kopiujące wykorzystują specjalne narzędzia do obróbki, co umożliwia dokładne kopiowanie wzorca. Frezarki kopiujące znajdują zastosowanie m.in.
Frezarki krawędziowe - przeznaczone do obróbki krawędzi obrabianych przedmiotów.
Frezarki narzędziowe - ten typ frezarek wyróżnia precyzja i uniwersalność w zastosowaniu. Za ich pomocą wykona się prace o dużym stopniu trudności takie jak nacinanie gwintów, produkcji wykrojników, narzędzi, uchwytów lub matryc. Tego typu maszyny są przeznaczone do materiałów o wadze do 350 kg.
Frezarki bramowe - wykorzystuje się w dużych zakładach, gdzie potrzebne są zaawansowane, ale proste w obsłudze i zautomatyzowane maszyny. Za pomocą frezarki bramowej obrabia się duże i długie elementy, które muszą odznaczać się trwałością i wytrzymałością. Tego typu maszyny spotka się w zakładach zbrojeniowych (np.
Frezarki wzdłużne - stosuje się głównie do frezowania ciężkich przedmiotów jak choćby korpusów maszyn. Najlepiej nadają się do prac jednostkowej lub małoseryjnej.

Każdy z tych modeli jest tak samo wydajny, a konstrukcja wyróżnia się najwyższą jakością wykonania. Jak więc zdecydować się na najlepszą maszynę? Pod uwagę należy wziąć takie aspekty jak waga obrabianego metalu, kształt, jaki chcemy uzyskać, czy warunki pracy i kompetencje pracowników, którzy mają obsługiwać frezarkę. Trzeba pamiętać, że frezarki do metalu mają za zadanie usprawnić pracę, a nie ją utrudniać. Dlatego wszelkie funkcje, które wpłyną na zoptymalizowanie procesu produkcji, powinny być szczególnie pożądane.

Przede wszystkim należy określić zakres prac i przeznaczenie maszyny. Jeśli planujesz realizować różnorodne zadania, takie jak obróbka drewna, metali czy tworzyw sztucznych, najlepszym wyborem będzie frezarka uniwersalna. Do precyzyjnych projektów, takich jak formy czy detale mechaniczne, idealnie nada się frezarka pionowa, natomiast do pracy z dużymi powierzchniami lub elementami lepiej sprawdzi się frezarka pozioma. Ważnym kryterium jest również rodzaj materiałów, które zamierzasz obrabiać. Frezarki stolarskie świetnie sprawdzą się przy obróbce drewna, podczas gdy do metali, zwłaszcza twardszych, takich jak stal nierdzewna czy żeliwo, konieczna będzie maszyna o dużej mocy i odpowiednie narzędzia skrawające. Warto również uwzględnić wielkość warsztatu - w mniejszych przestrzeniach idealnym rozwiązaniem będą frezarki stołowe lub kompaktowe, które zajmują mniej miejsca i są łatwe w obsłudze. Dla bardziej zaawansowanych użytkowników lub przy wymagających projektach świetnym wyborem są frezarki CNC, oferujące precyzję i automatyzację, choć wymagają większego budżetu i umiejętności programowania. Przy wyborze frezarki należy również zwrócić uwagę na dostępny budżet - tańsze modele sprawdzą się w podstawowych zastosowaniach, podczas gdy inwestycja we frezarkę CNC lub zaawansowany model uniwersalny może być opłacalna w dłuższej perspektywie. Dodatkowo warto rozważyć dodatkowe funkcje takie jak automatyczne chłodzenie czy cyfrowe wyświetlacze, które ułatwiają pracę, oraz dostępność akcesoriów, takich jak stoły obrotowe czy różnorodne narzędzia skrawające.
